顎式破碎機
一、機器的用途
本機結構簡單,工作可靠,使用維修簡便,主要用于大、中礦山、采石場建材等部門,粗、中碎各種抗壓強度在250MPa以下礦石或巖石。
二、性能
破碎機的處理能力受許多因素的影響,諸如給料性質、形狀、粒度大小的組成、給料方式、工作條件等。
本機標定的性能參數以破碎干的、中等硬度巖石為準,堆比重為1.6噸/立方米。
三、工作原理與結構特征

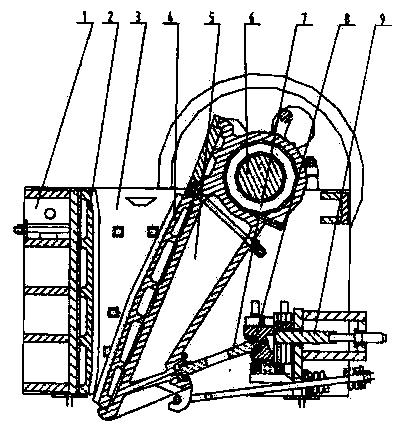

本機主要由:
1、機架;2、固定顎板;3、左右邊護板;4、活動顎板;5、動顎;6、偏心軸;7、肘板;8、調整座;9、油壓起頂機等零部件組成(圖一);
電動機通過三角帶經槽輪驅動偏心軸,使動顎作往復運動,從而將進入破碎腔內的物料予以破碎。
機架前墻固定顎板籍左右邊護板和壓緊螺栓契緊,活動顎板則籍壓條壓緊在動顎上。當顎板磨損后(通常下端磨損較甚),兩者可倒置后繼續使用。
肘板除起支承動顎的作用外,當破碎腔內進入不能破碎的外來異物進入破碎腔而使載荷劇增時,起著保險作用,即通過自身斷裂,切斷負載,保護機器其他零件不受損壞。
調整座用拉緊螺栓固定在機器兩側的耳座上,籍液壓起頂機(或起頂螺栓)頂開調整座,改變墊片厚度,即可調整排礦口的寬度。

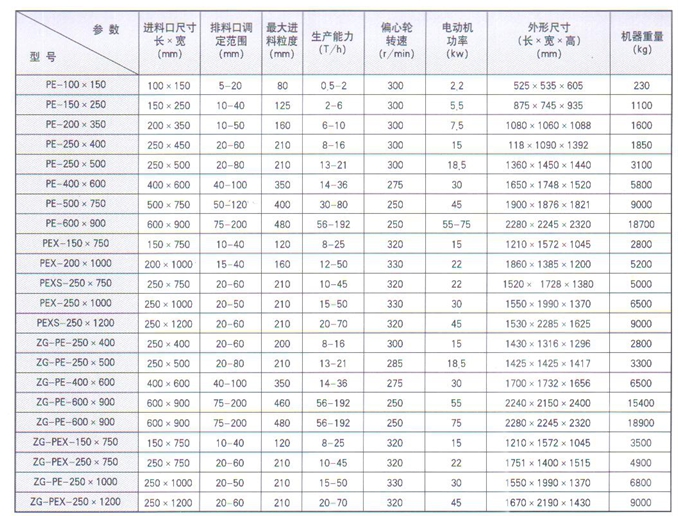

主要技術性能參數如下:
PE、PEX、ZG-PE、ZG-PEX
注:“ZG”表示鑄鋼機架
